10.8. Дефектоскоп буронабивных свай ПУЛЬСАР- 2.2 "ДБС"

Назначение и применение. Дефектоскоп буронабивных свай ПУЛЬСАР-2.2 "ДБС" предназначен для ультразвукового контроля однородности и сплошности бетона в сваях и фундаментах глубокого заложения (в т.ч. в буронабивных и бетонных сваях, сваях по технологии непрерывного проходного шнека). Применим к фундаментам типа "стена в грунте", барретам, плотинам. Контроль выполняют по времени распространения ультразвукового сигнала между преобразователями, помещаемыми в вертикальные трубы, специально заложенные в сваях и фундаментах при изготовлении. Перед началом испытаний для создания акустического контакта трубы заполняют водой. Дополнительно прибор позволяет проводить технологический и объектовый контроль прочности бетона по ГОСТ 17624 и кирпича по ГОСТ 24332, а также оценивать класс бетона по ГОСТ 18105

Техническое описание



Прибор ПУЛЬСАР-2.2 внесен в Госреестр СИ РФ под №52901-13
Прибор внесен в реестры СИ Украины, Белоруссии, Казахстана







Назначение и применение

·       Дефектоскоп буронабивных свай ПУЛЬСАР-2.2 "ДБС" предназначен для ультразвукового контроля однородности и сплошности бетона в сваях и фундаментах глубокого заложения (в т.ч. в буронабивных и бетонных сваях, сваях по технологии непрерывного проходного шнека). Применим к фундаментам типа "стена в грунте", барретам, плотинам. Контроль выполняют по времени распространения ультразвукового сигнала между преобразователями, помещаемыми в вертикальные трубы, специально заложенные в сваях и фундаментах при изготовлении. Перед началом испытаний для создания акустического контакта трубы заполняют водой.

·       Дополнительно прибор позволяет проводить технологический и объектовый контроль прочности бетона по ГОСТ 17624 и кирпича по ГОСТ 24332, а также оценивать класс бетона по ГОСТ 18105



Преимущества

·       Завершенность и компактность системы контроля свай и фундаментов

·       Подводные водостойкие преобразователи УЗК с разъемами фирмы FISCHER, снабжённые системой защиты от случайного падения в измерительный канал

·       Инкрементные датчики положения преобразователей в каналах (энкодеры)

·       Кабельные барабаны с вращающимся скользящим контактом, исключающие необходимость предварительной размотки кабеля

·       Специализированный прибор для контроля свай и фундаментов + все функции ультразвукового измерителя прочности бетона ПУЛЬСАР-2.2

·       Автоматическая стабилизация положения метки первого вступления

·       Визуализация принимаемых А-сигналов с режимом осциллографа

·       Оперативная оценка качества буронабивных свай

·       Выпускают два варианта упаковки прибора:

·        – типовая упаковка: кейс габаритами 662х293х222 мм (см. фото №5), барабаны с кабелем в кейс не входят, их переносят отдельно;

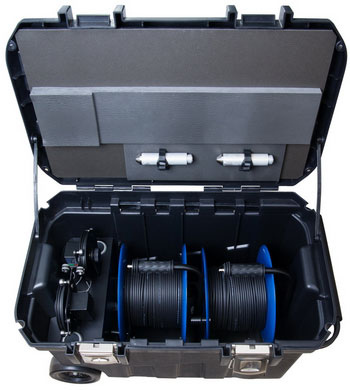

·        – транспортировочный бокс габаритами 768х490х476 мм для комплекта "ДБС" (барабаны, энкодеры и кабели) и дополнительный кейс габаритами 340х283х123 мм для прибора Пульсар-2.2 (см. фото №1-2);



Основные функции

·       Измерение времени и скорости распространения ультразвука в горизонтальных сечениях сваи

·       Измерение положения преобразователей в каналах по поверхности сваи

·       Формирование результата по автоматически выполняемой серии из 5 измерений

·       До 50 тыс. протоколов измерений времени и скорости с А-сигналами, глубиной, датой и временем сгруппированные по зонам контроля (номерам вертикальных каналов)

·       Специализированная сервисная компьютерная программа для формирования отчёта об испытании сваи

·       Стандартное использование прибора ПУЛЬСАР-2.2:

 – вычисление прочности и класса бетона по универсальным (ГОСТ 17624 и рекомендации ЦНИИОМТП) и собственным градуировочным зависимостям;

 – возможность ввода до 30 градуировочных характеристик пользователя;

 – определение глубины трещин по Российскому и Английскому методам;

 – вычисление плотности, модуля упругости и звукового индекса материалов;

 – сервисная компьютерная программа, USB интерфейс.

·       Русский и английский язык меню и текстовых сообщений

Специализированная сервисная компьютерная программа

·       Считывание из памяти прибора результатов измерений (А-сигналов, времени и скорости УЗК, положения преобразователей и др. сведений об объекте)

·       Формирование отсчета об испытании сваи

·       Экспорт считанного массива в Excel, текстовый формат и другие приложения



Технические характеристики

Диапазон измерения высоты контролируемого сечения, м

0...100

Дискретность измерения высоты, мм

1

Длины кабелей в барабанах, м

25* / 50 / 75* / 100*

Рабочая частоты ультразвука, кГц

35

Диапазон измерения времени, мкс

10...3000

Разрешающая способность, мкс

0,05

Пределы погрешности измерения времени t, мкс

±(0,01t + 0,1)

Диапазон / шаг регулировки усиления, дБ

80 / 6

Количество протоколов измерений

до 50 тыс.

Объем памяти, Гб

до 8

Дисплей LCD, разрешения

320х240

Габаритные размеры преобразователя П112-0.03-И5, мм

Ø31x100

Масса базового комплекта, кг

14

* - поставляется под заказ



Состав базового комплекта ПУЛЬСАР-2.2 "ДБС"

·       Прибор ПУЛЬСАР-2.2 версия 3 в составе:

 – Блок электронный, чехол

 – Датчик поверхностного прозвучивания П111-0.06-И3

 – Датчик сквозного прозвучивания П111-0.06-И2 (2 шт.)

 – Комплект кабелей (1,5м х 2 шт.)

 – Кабель 3м

 – Контрольный образец-призма, чехол

 – Зарядное устройство USB (1А)

 – Кабель USB

 – Сервисная программа на "Flash-визитке"

 – Руководство по эксплуатации

 – Свидетельство о Госповерке (1 год)

·       Датчик сквозного прозвучивания П111-0.06-И6 с гидроизоляцией (2 шт.)

·       Кабель для подключения датчиков П111-0.06-И6 (10м х 2 шт.)

·       Контрольный образец радиальный

·       Датчики положения (энкодеры) (2 шт.)

·       Кабель для подключения энкодера (2 шт.)

·       Барабан с кабелем 50м (2 шт.)

·       Сервисная программа для свайного применения

·       Инструкция по работе с комплектом ДБС

·       Бокс транспортировочный



Дополнительная комплектация

·       Барабаны с кабелем длиной в диапазоне от 50 до 100м

·       Кожаный чехол "Свободные руки" для электронного блока ПУЛЬСАР-2.2
